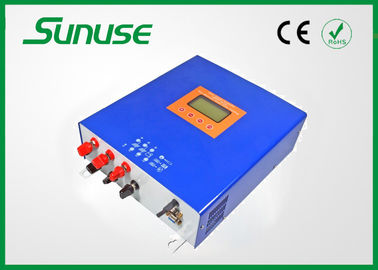

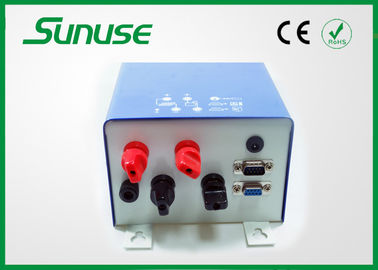

60A پنل خورشیدی شارژ کنترلر MPPT برای سیستم انرژی خورشیدی با صفحه نمایش ال سی دی 24V 48V
جزئیات سریع:
60A MPPT کنترل شارژ پانل های خورشیدی با صفحه نمایش ال سی دی
هوشمند، نقطه توان ماکزیمم عملکرد ردیابی
عملکرد چند محافظت
مشخصات:
مدل | eMPPT6024Z |
ورودی | محدوده ولتاژ ورودی از پانل های خورشیدی | ≤70V |
حداکثر قدرت ردیابی نقطه محدوده | 12V ~ 70V (12V) 24V ~ 70V (24V) |
مسیر ورودی | 1 کانال |
تولید | ولتاژ سیستم اسمی | 12V / 24V خودرو |
حداکثر جریان شارژ | 60A |
مصرف خود | ≤40mA |
شارژ مراحل | فله، جذب، شناور |
شناور شارژ ولتاژ | 13.8V (12.8V ~ 14.2V) × 1/2 × / × 4 |
جذب ولتاژ شارژ | 14.4V (13.6V ~ 15.2V) × 1/2 × / × 4 |
درجه حرارت جبران | -4mV / همراه / ° C |
دیگران | حداکثر بهره وری | 97٪ |
HMI | ال سی دی و دکمه |
حالت خنک کننده | دما کنترل خنک کننده فعال |
اتصال راه | پایانه M6 |
محدوده دمای محیط | -10 ° C ~ 50 ° C |
رطوبت | 0 ~ 90٪، بدون تراکم |
ابعاد | 450mm * 335mm * 160mm |
وزن محصول | 5.6Kg |
دمای ذخیره سازی | -30 ° C ~ 80 ° C |
تابع اختیاری | نظارت از راه دور (RS485 یا RS232، DB9 بندر) |
معرفی فن آوری MPPT:
MPPT یعنی ماکزیمم ردیابی نقطه توان. این باعث می شود صفحه های خورشیدی در نقطه حداکثر (EXT نقطه B) با استفاده از تکنولوژی تبدیل قدرت کار می کنند. eMPPT کنترل کننده شارژ جدید تحقیق و توسعه توسط شرکت ما است، و آن را با استفاده از MCU برای پیگیری نقطه ماکزیمم توان از پانل های خورشیدی هوشمندانه برای تولید قدرت بیشتری از پانل های خورشیدی.
شارژ کنترل فرآیند:
شروع ولتاژ شارژ باتری متفاوت است، eMPPT به استراتژی های مختلف شارژ برای نهایی فرآیند شارژ استفاده کنید. هنگامی که شروع به شارژ ولتاژ باتری کمتر از 12.6V (برای باتری 12V)، باتری را از طریق سه مرحله به عنوان فله، جذب و شناور شارژ است. هنگامی که شروع به شارژ ولتاژ باتری بالاتر از 12.6V است (برای باتری 12V)، باتری را از طریق دو مرحله به عنوان فله و به شناور شارژ.
در مورد شارژ MPPT: شارژ فله، شارژ جذب، شناور شارژ
ولتاژ سیستم:
ولتاژ سیستم | توصیه می شود محدوده قدرت |
12V | <800W |
24V | <2000W |
48V | <6000W |
پانل های خورشیدی تنظیمات:
کنترل سری eMPPT را می توان با پانل های خورشیدی مونو و همچنین فیلم نازک پانل های خورشیدی متصل است. هنگامی که ساخت سیستم، مطمئن شوید که ولتاژ مدار باز از پانل های خورشیدی آرایه نیست بالاتر از حداکثر ولتاژ مجاز توسط کنترل. نمودار است را به شما معرفی مدل های پانل های خورشیدی مونو و پانل های فیلم نازک و پارامترهای خود را. نمودار 2 راه حل برای پیکربندی 12V، 24V و 48V سیستم برای پانل های خورشیدی است.
مدل | دسته بندی | Pmax | VOC | ISC | Vpmax | Ipmax |
STP140D-12 / TEA | منکریستللین
واحد | 140W | 22.4V | 8.33A | 17.6V | 7.95A |
MS140GG-02 | ماژول های فیلم نازک | 140W | 29.0V | 7.12A | 23.0V | 6.52A |
STP190S-24 / AD + | منکریستللین
واحد | 190W | 45.2V | 5.65A | 36.6V | 5.2A |
NS-F130G5 | ماژول های فیلم نازک | 130W | 60.4V | 3.41A | 46.1V | 2.82A |
پارامترهای فوق برای شرایط 25 درجه سانتی گراد، AM1.5spectrum هستند، و شدت روشنایی 1000W / متر 2. |
مدل | برای 12V سیستم | برای 24V سیستم | برای 48V سیستم |
STP140D-12 / TEA | N به صورت موازی | دو در سری، N به صورت موازی | چهار در سری، N به صورت موازی |
MS140GG-02 | N به صورت موازی | دو در سری، N به صورت موازی | چهار در سری، N به صورت موازی |
STP190S-24 / AD + | N به صورت موازی | N به صورت موازی | دو در سری، N به صورت موازی |
NS-F130G5 | N به صورت موازی | N به صورت موازی | دو در سری، N به صورت موازی |
"N" به معنی تعداد مقدار مورد نیاز توسط فعلی |
عملکرد:
1. حداکثر نقطه قدرت تکنولوژی ردیابی
کنترل با استفاده از باک مدار تبدیل و فن آوری MCU برای پیگیری نقطه ماکزیمم توان به پیاده سازی حداکثر قدرت خروجی از پانل های خورشیدی در شدت روشنایی های مختلف و درجه حرارت. الگوریتم MPPT بهره وری از سیستم PV را افزایش می دهد و مقدار از پانل های خورشیدی کاهش می یابد.
2. چند مرحله کنترل شارژ
شروع ولتاژ شارژ باتری متفاوت است، کنترل استراتژی شارژ مختلف برای نهایی فرآیند شارژ استفاده کنید. هنگامی که شروع به شارژ ولتاژ باتری کمتر از 12.4V (برای باتری 12V)، باتری را از طریق سه مرحله به عنوان فله، جذب و به شناور شارژ. هنگامی که شروع به شارژ ولتاژ باتری بالاتر از 12.4V است (برای باتری 12V)، باتری را از طریق دو مرحله به عنوان فله و به شناور شارژ.
3. ولتاژ شارژ قابل تنظیم
4. جبران دما برای شارژ ولتاژ
5. کنترل دما فن
6. در شب به خواب
7. معکوس باتری حفاظت اتصال
8. پانل های خورشیدی حفاظت اتصال معکوس
9. برای حفاظت از معکوس باتری تخلیه
10. داخلی بیش از حد گرم حفاظت
11. حفاظت ولتاژ برای پانل های خورشیدی ورودی
12. قدرت محدود برای ورودی از پانل های خورشیدی
برنامه های کاربردی:
- نور قابل حمل خورشیدی
- صفحه اصلی سیستم های خورشیدی
- راه حل های سقف بالا خورشیدی
هشدار:
قبل از اتصال به پانل های خورشیدی، لطفا اتصال کنترلر به باتری؛ قدرت عرضه پنل های خورشیدی استفاده کنید
به بارهای به طور مستقیم.
یادداشت:
هنوز lamplight برای شارژ پنل خورشیدی استفاده کنید (lamplight بیش از حد ضعیف برای شارژ است)
منبع قدرت DC به جای پانل های خورشیدی خواهد مشکلات به کنترل شود.
سیم مناسب که قطر نباید بیش از حد کوچک را انتخاب کنید، لطفا به پارامتر مراجعه کنید.
