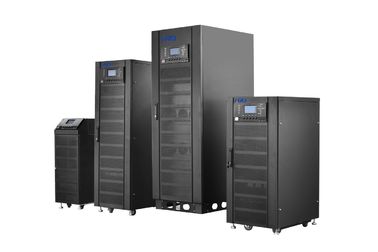

سبز 3 فاز آنلاین UPS 10KVA برای 80KVA، دو تبدیل یو پی اس
سری POWERWELL اینترنتی HF یو پی اس 3 / 3phase 10-80kva، 380/400 / 415Vac
(10-40kva، 200/208 / 220VAC 3-3phase، ترانس موجود است)
سری Powerwell 3 فاز 10-80kva پایان بالا تامین برق اضطراری، که جهان به تصویب رسید تکنولوژی پیشرو الکتریکی و الکترونیکی برای افزایش عملکرد و قابلیت اطمینان فوق العاده بالا است (MTBT> 200،000h) .3nos DSP ها با سرعت بالا با کنترل دیجیتال تکمیل طور کامل تضمین بالاترین کیفیت منبع تغذیه. در حال نزدیک ترین خویشاوندان به 1.0 ضریب قدرت ورودی و کمتر از 2٪ THDi منجر به این یو پی اس سبز و صرفه جویی در انرژی. این نیز ارائه می طراحی انسانی: دسترسی کامل مقابل توانایی سرویس، توسط کاربر صفحه نمایش لمسی پسند.
نرم افزار ایده آل:
اینترنت Servor، مرکز داده میانه، سیستم در مقیاس متوسط شبکه / مرکز محاسبات، بانکی و اوراق بهادار، کسب و کار گروه سرور، در مقیاس متوسط اتوماسیون اداری، تجهیزات دقیق، و غیره
جزئیات سریع:
کنترل DSP و خواص الکتریکی عالی
ضریب قدرت ورودی بالا، سبز و صرفه جویی در انرژی
PF0.9 خروجی، توانایی بار قوی
یکسو کننده IGBT اینورتر و
طراحی مدولار مشابه،
کامل دسترسی به اجزای جلو
مدیریت باتری ABM
صفحه نمایش لمسی 5 اینچی
جزئیات ویژگی ها: کامل تکنولوژی کنترل دیجیتال
به طور کامل کنترل دیجیتال با دو DSP ها، همه زیر سیستم دیجیتال کنترل از جمله IGBT رکتیفایر، اینورتر، شارژر، تخلیه می باشد.
خواص الکتریکی عالی
درست آنلاین ساخت دو تبدیل ارائه می دهد حفاظت از قدرت بی خطر و موثر برای بارهای مختلف، با ظرفیت بار خروجی قوی
ضریب قدرت ورودی بالا، سبز و صرفه جویی در انرژی
ورودی با PFC و ورودی PF از کل یو پی اس تا 0.99
منبع ورودی دوگانه AC تحمل
مجاز AC و دور زدن ورودی جداگانه منبع ac
سازگاری با محیط زیست قوی
ولتاژ ورودی و فرکانس طیف گسترده، سازگاری با انواع شبکه برق
و محیط جغرافیایی
اقدامات حفاظت جامع
حفاظت از خروش، حفاظت اتصال کوتاه، و حفاظت از دیگر به اطمینان از قابلیت اطمینان سیستم یو پی اس
IGBT و SCR اتخاذ ماژول پیشرفته قدرت EUPEC؛
پذیرش فن آوری پیشرفته (IGBT تکنولوژی رانندگی، IGBT نرم بیش از جریان خاموش کردن، حفاظت از VCE) بسیار بهبود می بخشد قابلیت اطمینان و ایمنی از اینورتر.
طراحی مدولار مشابه
هر فاز اصلی هیئت مدیره مانند قفسه برای مونتاژ و نگهداری آسان طراحی شده
بسته باتری پلاگین در طراحی داخلی برای استفاده آسان
مدیریت هوشمند باتری (ABM)
اتخاذ مدیریت هوشمند باتری، گسترش طول عمر باتری بسیار
فاصله هوشمند سه مرحله شارژ روند (جریان ثابت، ولتاژ ثابت، شناور شارژ و شارژر خاموش، هنگامی که کاهش ولتاژ باتری به سطح پایین تر، شارژر، راه اندازی مجدد به کار)
جبران دمای اتوماتیک، (-0.11٪ در هر درجه سانتی گراد)، به شدت افزایش عمر باتری 30٪ و به حداقل رساندن کار حفظ؛
وضعیت باتری تشخیص آنلاین
باتری شارژ حداکثر جریان می تواند توسط کاربران نهایی با توجه به ویژگی های باتری تنظیم شده باشد، برای جلوگیری از هر گونه خسارت ناشی جریان شارژ بزرگ؛
بازگشت به بالا زمان نمایش داده شده در صفحه LCD
دوره باتری خود آزمون، تشخیص مشکلات باتری به موقع
با باتری اتصال معکوس، ولتاژ / حفاظت جریان، حفاظت از باتری
شروع سرد و AC تابع شروع
به طور مستقیم شروع یو پی اس از طریق باتری و یا شروع یو پی اس از طریق تنها برق.
قابلیت نظارت شبکه برتر
پورت ارتباطی (RS232، RS485، تماس با خشک و غیره) اتصال با کامپیوتر، کارت SNMP اختیاری،
طراحی آسان تعمیر و نگهداری
الف) تصویب طرح تعمیر و نگهداری جلو کامل، کاهش محدودیت
در فضای نصب و راه اندازی، و صرفه جویی در فضا از مرکز محاسبات
ب) کلاس طراحی مدولار، تعمیر و نگهداری سایت راحت و آسان
ج) با کتابچه راهنمای کاربر حفظ بای پس
د) جایگزینی باتری در حال اجرا بدون ایجاد اختلال در یو پی اس
ه) تابع سوابق تاریخی جستجو، حوادث تا موارد to1،000
رابط کاربری دوستانه با ال سی دی بزرگ با صفحه نمایش چند زبان (7 زبان)
صفحه نمایش LCD بزرگ و LED نشانه وضعیت. نمایش اطلاعات فراوان از یو پی اس
انگلیسی، اسپانیایی، پرتغالی، Russion
مشخصات فنی:
مدل | PW3310 | PW3315 | PW3320 | PW3330 | PW3340 | PW3360 | PW3380 |
امتیاز برق | 10KVA / 9KW | 15KVA / 13.5Kw | 20KVA / 18KW | 30Kva / 27Kw | 40Kva / 36Kw | 60Kva / 54Kw | 80Kva / 72Kw |
ورودی AC |
ولتاژ محاسبه شده | 190/208 / 220VAC یا 380/400 / 415Vac (خط به خط) |
اتصال ورودی | سه فاز چهار سیم |
ضریب قدرت | بالا 0.99 |
THDi | کمتر از 3٪ |
محدوده ولتاژ | 150-270Vac یا 280-480Vac (ولتاژ خط) |
فرکانس | 40-70Hz |
گذرگاه | 150-270Vac یا 280-480Vac (خط به خط) +/- 15٪ |
تولید |
ضریب قدرت | 0.9 (تاخیر) |
دقت ولتاژ | 190/208 / 220VAC یا 380/400 / 415Vac ± 0.5٪ |
دینامیکی ولتاژ گذرا | کمتر از 5٪ (0 ~ 100٪ مرحله بار) |
THDU | THD کمتر 0.6٪ (بار خطی)، 3٪ (بار غیر خطی) |
فرکانس وسیعی ردیابی | 50 / 60Hz قدرت 3Hz ± |
تولید دقت فرکانس | ± 0.05٪ (در حالت باتری)، ± 3hz (حالت خط) |
فاز | 0.5 ± 120 درجه (تعادل یا عدم تعادل بار) |
فرکانس نرخ ردیابی | 1HZ کمتر / S |
قابلیت اضافه بار | 105٪ عمل مدت زمان طولانی؛ 105٪ <بار <125٪، 10mins؛ 125٪ <بار <150٪ 1 دقیقه |
بالاتر از 150٪، انتقال برای دور زدن پس از 200ms |
بیش از حد بای | Below125٪ عملیات زمان طولانی 125٪ <بار <150٪، 10mins؛ بالاتر از 150٪ 1S |
سیستم |
کارایی سیستم | بالا 92٪ (خط و حالت باتری)؛ 98٪ (ECO) حالت |
نمایش دادن | لمسی ال سی دی صفحه نمایش + چراغ |
EMC | IEC62040-2 |
IEC61000-4-2 (ESD) |
IEC61000-4-3 (RS) |
IEC6100-4-4 (EFT) |
IEC6100-4-5 (موج) |
سر و صدا (1M) | 50- 60DB |
مقاومت عایق | بالا 2M (500VDC) |
شدت عایق | (ورودی، خروجی به PE) 2820Vdc، جریان نشتی کمتر از 3.5mA، هیچ جرقه در 1min |
حفاظت از موج | پاسخگویی به نیاز IEC60664-1class، تحمل افزایش 1.2 / 50us + 8 / 20us بالاتر از 6KV / 3KA |
کلاس IP | IP20 |
تنظیمات باتری |
نصب و راه اندازی (DC) | + 192/216 / 240Vdc، -192 / 216 / 240Vdc |
نوع باتری | رایگان تعمیر و نگهداری سرب اسید (باتری ژل یا نیکل سی دی) |
بلند مدت | باتری به خارجی متصل می شود |
باتری داخلی | 36PCS * 7AH | 36PCS * 7AH | 36PCS * 9AH | 72PCS * 7AH | 72pcs * 9AH | ******* |
ارتباط | اتصال کابل پایین در مقابل |
شارژر | 20٪ ظرفیت قدرت (قابل تنظیم) |
فیزیکی |
واحد ابعاد (بلند مدت) | 390 * 850 * 977MM (W * D * H) | 500 × 717 × 1150 میلی متر (W * D * H) | 720 × 900 × 1450 میلی متر (W * D * H) |
واحد ابعاد (باتری داخلی.) | 390 * 850 * 977MM (W * D * H) | 500 × 717 × 1150 (W * D * H) | 500 × 717 × 1550 (W * D * H) |
وزن (کیلوگرم) (بلند مدت) | 110/130 | 130/150 | 152/172 | 160/190 | 160/190 | 240/280 | 260/300 |
وزن (کیلوگرم) (داخلی بت.) | 182/202 | 202/222 | 216/236 | 331/361 | 367/397 | 240/280 | 260/300 |
10KVA و 15KVA: 7AH 36PCS داخلی 20KVA: 9AH 36PCS داخلی | (7AH 72pcs) | (9AH 72pcs) |
توجه: برای 110/120 / 127Vac، 10-40kva دسترس.
