جزئیات سریع:
| محل مبدا | چین (سرزمین اصلی) | نام تجاری | ZOCEN |
| مدل | ZCBIPV-180 | مواد | 125 * 125mm در مونو سلول های خورشیدی |
| اندازه | 1000X1700mm | تعداد سلول | 72pcs (6 * 12) |
| حداکثر. قدرت | 265W | تحمل مثبت | + 3٪ |
BIPV چیست؟
ساختمان-فتوولتائیک یکپارچه (BIPV) سیستم های فتوولتائیک است که به یک ساختمان ساخته شده است، بیش از آنکه بر در تاریخ بعد اضافه شده است. در حالت ایده آل، BIPV را به طراحی یک ساختمان در مراحل اولیه برنامه ریزی گنجانیده شده است. معمار با مهندسان فتوولتائیک و کارشناسان دیگر کار می کند برای ایجاد یک طراحی خواهد شد که زیبا و دل انگیز و موثر است.
نرم افزار BIPV

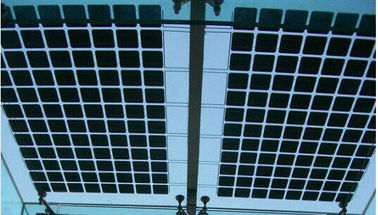

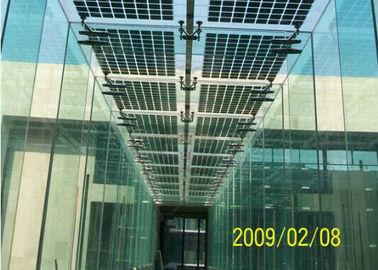

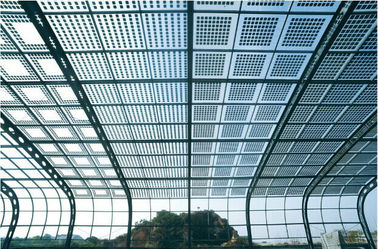

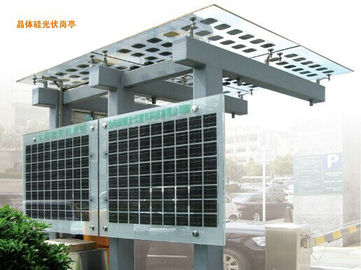

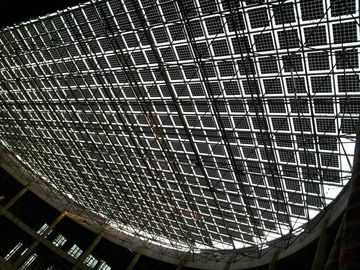

> سقف، پنجره سقفی، نما، سایبان، انواع نرده، کف
> نقطه ثابت سیستم، قاب قابل مشاهده، قاب نیمه قابل مشاهده است، قاب نامرئی
> مسکونی، تجاری، ساختمان های عمومی
> جدید و موجود ساخت و ساز
> بر روی شبکه برق و سیستم های تجاری
ویژگی های پنل خورشیدی شفاف
> ماژول های شیشه ای شیشه ای به طور مستقیم به عنوان مواد الخرسانةجمبرس، روکش فلزی به کار، سقف بهبود درخواست تجدید نظر بصری
> طبقه سلول راندمان بالا می دهد عملکرد قوی
> لایه با کیفیت EVA بالا تضمین می کند گارانتی محصول و ایمنی

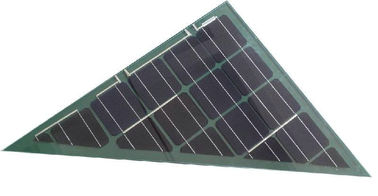

> فریم لس، مشخصات سفارشی ساخته شده، انتقال نور متغیر و گزینه چند رنگ را قادر می سازد طراحی معماری آزادانه
شرح:

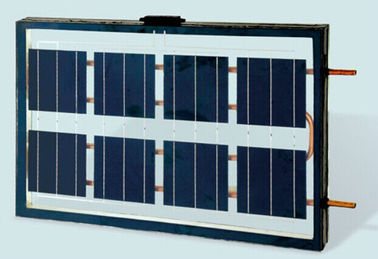

> نام محصول: PV شفاف شیشه ای دو پانل های خورشیدی / ماژول
> سلول های خورشیدی: مونو کریستالی، پوشش ضد بازتاب مورد استفاده برای کاهش بازتاب و افزایش عبور.
> خو شیشه ای: پایین آهن و شیشه ای پوشش ضد بازتاب افزایش قدرت خروجی و مقاومت مکانیکی ماژول های خورشیدی. بار مکانیکی ≥2400Pa، عبور ≥91.6٪
> EVA: ضد پیری، انتقال ≥91٪، ظرفیت چسب> 85٪
> ورق برگشت: مقاوم در برابر و دو طرفه فریم بالا TPT فلوئور، برای جلوگیری از از بین بردن و آب، آن را بازتاب ≥87٪، لایه برداری قدرت ≥ 40N / سانتی متر است.
> جعبه اتصال: IP67 امتیاز، 3 دیودها بای + 90CM 4mm2 کابل خورشیدی
> زمان زندگی: 25 سال
> مشخصات قدرت در 1KW / M 2، AM 1، 5
> کابل خروجی: اتصالات چند تماس
> مقاومت: 277 توپ های فولادی می افتد پایین از ارتفاع 1M و 60M / S باد
> گارانتی: از 10years طرز کار، تضمین قدرت 90٪ در 12 سال اول؛ تضمین قدرت 80٪ در از 25years.
> صدور گواهینامه: CE، TUV، IEC، MCS، CQC، CEC، CHUBB، BV، ISO
امکانات:
> بیش از 7 سال تجربه یگدیگر ماژول های خورشیدی
> به طور کامل دستگاه جوش اتوماتیک آلمان و دراز کردن
> شرکت بیمه CHUBB برای تضمین کیفیت محصولات ما
> 100٪ EL آزمون قبل و بعد از لمنترس
> ظرفیت سالانه: 200mW می / سال، است که تمام اتوماتیک خط تولید، از لحیم کاری تک سلولی به فریم همه توسط تجهیزات انجام می شود. ظرفیت کل ما برنامه ریزی شده است برای رسیدن به از 500mw / سال تا 2015.
> ماژول 31MW خورشیدی در پروژه های متصل به شبکه بزرگ چینی استفاده شده است.
> خود 45 اختراع ثبت شده و 3 پایگاه تولید ماژول در شهرستانها متفاوت است.
> بنابراین ما تضمین هر قطعه از پانل ما ظاهر کامل، عملکرد قدرت مثبت و بدون مشکل کیفیت پنهان شده است.
ویژگی های الکتریکی
| حداکثر قدرت (Pmax) | 180W |
| قدرت تحمل | ± 3٪ |
| ولتاژ مدار باز (VOC) | 44.70 |
| جریان اتصال کوتاه (ISC) | 5.23 |
| حداکثر ولتاژ برق (VMP) | 36.50 |
| حداکثر قدرت ولتاژ (IMP) | 4.93 |
| شفافیت | 40٪ |
| ضخامت شیشه ای | از 4mm + PVB + همراه + PVB + 4MM |
| بهره وری ماژول | 18.76٪ |
| حداکثر. ولتاژ سیستم | 1000VDC |
| اندازه سلول و سری | تک کریستالی 156 * 156mm (6 اینچ) 60PCS (6 * 10) |
| دیودها بای | نگهدارنده 3pcs 12A |
| ضرایب دما از Pmax | -0.44٪ / ℃ |
| ضرایب دما از VOC | -0.33٪ / ℃ |
| ضرایب دما از ISC | .055٪ / ℃ |
| NOTC-اسمی دما همراه عامل | 45 ℃ (2 ± ℃) |
| STC شرط | سطح تابش 1،000W / P㎡، AM1.5 طیف، و دما همراه 25 ℃ |
خواص مکانیکی
| ابعاد (میلی متر) | 1000 * 1700 * 10mm و |
| قاب | سیاه آنودایز آلیاژ آلومینیوم |
| ساخت و ساز | جلو: 3.2mm transmisiion بالا شیشه ی حرارت دیده عقب: پلی استر سیاه؛ Encapsulant: EVA |
| کابل خروجی | 4.0m㎡ 12AWG کابل با کانکتور هوا. کابل طول 900MM |
| وزن | 45.00KGS |
