جزئیات محصول:
پرداخت:
|
برجسته: | ولتاژ پایین موتور DC,موتور DC و جوی پیشرفته |
---|
شرح:

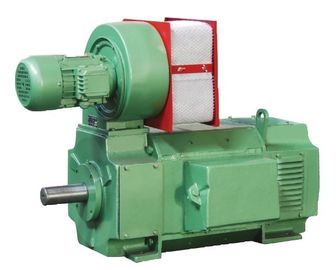

نصب و راه اندازی و نوع کلی موتور Z4 DC هستند با IEC72 استاندارد، به جز فاصله ی محوری بین حفره های نصب شده (ابعاد "B")
این موتور سری دارای ساختار چند ضلعی، به طوری که آنها فضای بالا کارآمد. یوغ استاتور آنها این است که ورقه ورقه شدن و استفاده یکسو قدرت تامین می تواند تحمل ضربان دار تغییر در حال حاضر و سریع در حال حاضر.
با توجه به محل دقیق خود را از قطب مغناطیسی، مناسب است برای تغییر مسیر
با توجه به اندازه کوچک آن، عملکرد خوب، وزن سبک، راندمان بالا و قابلیت اطمینان، موتور Z4 DC ما می تواند با سطح پیشرفته بین المللی به رقابت بپردازند.
محیط | ||
محدوده دما: | -15 ~ 40 ℃ | |
رطوبت محیط: | 90٪ کمتر از رطوبت نسبی | |
ارتفاع: | کمتر از 1000M بالاتر از سطح دریا | |
شرایط محدود: | بدون گاز لطیفه، بدون گرد و غبار، بدون آلودگی ذهنی سنگین، بدون شعله، هیچ تبلور نمک | |
از ویژگی های استاندارد: | ||
استاندارد | IEC34-1 / DIN57530 | |
فاز | سه فاز | |
اندازه قاب | H100 | |
حمایت از ویژگی | به طور کامل محصور | |
محدوده خروجی | 1.4 ~ 5.5KW | |
ولتاژ | 160V، 440V یا در صورت درخواست | |
دارای رتبه سرعت | 3000،2000،4000 R / دقیقه | |
فرکانس | 50HZ | |
کلاس حفاظت | IP21S | |
عایق | F / B | |
نصب و راه اندازی | IMB3 / IMB35 یا به درخواست شما | |
خنک سازی | IC06، IC17، IC37 | |
وظیفه | S1 | |
دماسنجی | اختیاری | |
گواهی | CCC، CE، ISO9001 | |
موتورهای خاص می تواند با توجه به نیاز مشتریان طراحی شده |
معنای کد نوع
مورد نیاز برای خنک کننده حجم هوا، فشار هوا و قدرت موتور فن
اندازه قاب | حجم هوا | فشار استاتیک | خروجی موتور |
متر 3 / ساعت | بابا | KW | |
Z4-100 | 160 | 200 | .04 |
موتور فن هر سه فاز، دو قطب، 380V
مشخصات فنی:
داده به شرح زیر میباشد شامل از دست دادن تحریک، به استثنای دست دادن دمنده
نوع موتور | قدرت امتیاز | سرعت امتیاز | سرعت مغناطیسی | بازو. CURR. | تحریک قدرت | مقاومت مدار آرمیچر | لوازم و اتصالات اندوکتانس مدار | درست اندوکتانس | اندوکتانس خارجی | بهره وری | ممان اینرسی | وزن | |||
P N | 160V | 400V | 440V | N F | که در | P F | R | L A | L F | L R | η | GD 2 | |||
KW | R / دقیقه | R / دقیقه |
| W | Ω (20 ℃) | MH | H | MH | ٪ | Kgm2 | کیلوگرم | ||||
Z4-100-1 | 2.2 | 1490 |
|
| 3000 | 17.9 | 315 | 1.19 | 11.2 | 22 | 15 | 67.8 | 0.044 | 72 | |
1.5 | 955 |
|
| 2000 | 13.3 | 2.17 | 21.4 | 13 | 58.5 | ||||||
4 |
| 2630 |
| 4000 | 12 | 2.82 | 26 | 18 |
| 78.9 | |||||
4 |
|
| 2960 | 4000 | 10.7 | 80.1 | |||||||||
2 |
| 1310 |
| 3000 | 6.6 | 9.12 | 86 | 68.4 | |||||||
2.2 |
|
| 1480 | 3000 | 6.5 | 70.6 | |||||||||
1.4 |
| 860 |
| 2000 | 5.1 | 16.76 | 163 | 60.3 | |||||||
1.5 |
|
| 990 | 2000 | 4.77 | 63.2 |
نصب و راه اندازی و به طور کلی ابعاد (میلی متر)
نصب و راه اندازی نوع: IMB3 / IM1001
اندازه قاب | نصب و راه اندازی ابعاد (میلی متر) | ابعاد کلی (میلی متر) | ||||||||||||||||||
| B | C | D | E | F | GA | DA | EA | FA | GC | H | K | AB | AC | آگهی | HD | H1 | L | L1 | |
Z4-100-1 | 160 | 318 | 63 | 24 | 50 | 8 | 27 | 24 | 50 | 8 | 27 | 100 | 12 | 197 | 234 | 179 | 398 | 10 | 500 | 580 |
Z4-100-2 | 358 | 540 | 620 |
نصب و راه اندازی نوع: IMB35 / IM2001
اندازه قاب | نصب و راه اندازی ابعاد (میلی متر) | ابعاد کلی (میلی متر) | ||||||||||||||||||||||
| B | C | D | E | F | GA | DA | EA | FA | GC | H | K | M | N | S | T | پ | AB | AC | آگهی | HD | L | L1 | |
Z4-100-1 | 160 | 318 | 63 | 24 | 50 | 8 | 27 | 24 | 50 | 8 | 27 | 100 | 12 | 215 | 180 | 4- ¢ 15 | 4 | 250 | 197 | 234 | 179 | 398 | 500 | 580 |
Z4-100-2 | 358 | 4- ¢ 15 | 540 | 620 |
منبع تغذیه:
1، منبع تغذیه مدارهای آرماتور و درست می تواند از یکسو قدرت تامین استاتیک و یا از ژنراتور DC باشد.
2، تحت گشتاور ثابت، ولتاژ آرماتور کاهش برای تنظیم سرعت، تحت قدرت ثابت، کاهش ولتاژ تحریک برای تنظیم سرعت.
3، تحریک جدا نوع تحریک اساسی است. ولتاژ تحریک اسمی is180V، ولتاژ دیگر نیز مربوط به درخواست شما قابل قبول است.
برنامه های کاربردی:
موتور Z4 DC هستند آخرین محصول ما. آنها به طور گسترده به عنوان منبع محرک برای ماشین آلات مختلف، از جمله صنعت متالورژی، ماشین آلات برش فلز، کاغذ، چاپ، نساجی، رنگرزی، سیمان، ماشین آلات اکستروژن پلاستیک و غیره استفاده می شود.
مزیت رقابتی:
موتور HD ساقه از چین با تقریبا از 20years تاریخ تولید است، که یک نام تجاری موتور معروف در چین است. با تکیه بر نوآوری مستمر، موتور HD یکی از بهترین ها در تولید کم موتور votage با عملکرد کامل خود را، با کیفیت قابل اعتماد، بهره وری بالا و رزرو انرژی تبدیل شده است.
مواد عایق با کیفیت بالا ترکیبی از سیستم عایق کامل است.
پرایمر کامل تضمین موتور با ظاهر خوب و موتور با دوام هستند.
1. تمرکز بر روی تولید پایین ولتاژ؛
2. خدمات به مشتریان کارآمد
3. موتور سفارشی.
