جزئیات محصول:
پرداخت:
|
Input Voltage: | AC 3PH 380V(-15%) ~ 440V(+10%) | Input Frequency: | 47~63Hz |
---|---|---|---|
Output Voltage: | 0~ input voltage | Output Frequency: | 0~400Hz |
Control Mode: | SVPWM, sensorless vector control | Speed Control Accuracy: | ± 0.2% ( sensorless vector control) |
Overload Capability: | 150% of the rated current: 1 minute;180% of the rated current:10 seconds;200% of rated current :1 second | ||
برجسته: | اینورتر پمپ آب,اینورتر منبع تغذیه |

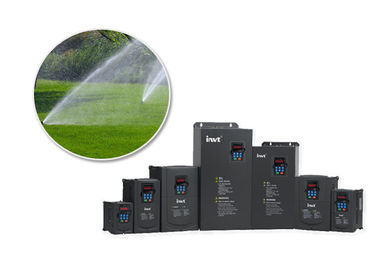

Goodrive200 سری پمپ اینورتر INVT، AC اینورتر 3PH کنترل SVPWM
شرح
اینورتر Goodrive200 INVT پمپ تصویب کنترل DSP پلت فرم سیستم و با استفاده از برداری V / F technology.Compatible کنترل با بسیاری از انواع روش های حفاظت. می توان با موتورهای آسنکرون، ارائه عملکرد رانندگی بسیار عالی استفاده می شود. طراحی محصول مجرای هوا، پیکربندی سخت افزار و قابلیت های نرم افزار همه تا حد زیادی قابلیت استفاده مشتری و در دسترس بودن از محیط زیست را بهبود بخشد.
مشخصات
عملکرد | مشخصات | |
ورودی | محدوده ولتاژ ورودی | AC 3PH 380V (-15٪) ~ 440V (+ 10٪) |
ورودی محدوده فرکانس | 50HZ / 60Hz قدرت محدوده مجاز: 47 ~ 63Hz | |
تولید | خروجی محدوده ولتاژ | 0 ~ ولتاژ ورودی |
محدوده فرکانس خروجی | 0 ~ 400Hz در؛ | |
از ویژگی های کنترل فنی | باب کنترل | SVPWM |
نوع موتور | موتور ناهمزمان | |
سرعت تنظیم نسبت | موتور ناهمزمان: 1: 100 | |
گشتاور استارت | موتور ناهمزمان: 0.5Hz / 150٪ | |
قابلیت اضافه بار | نوع G: 150٪ از امتیاز فعلی: 1 دقیقه؛ نوع P: 120٪ جریان نامی: 60 ثانیه | |
در حال اجرا قابلیت کنترل | تنظیم فرکانس | تنظیمات دیجیتال، تنظیمات آنالوگ، تنظیم فرکانس پالس، چند مرحله تنظیم سرعت در حال اجرا، PLC ساده تنظیم، تنظیم PID، تنظیم ارتباطی MODBUS تحقق بخشیدن به تغییر بین ترکیب مجموعه ای و کانال تنظیم شده است. |
تنظیم ولتاژ خودرو از ولتاژ | نگه داشتن یک ولتاژ پایدار طور خودکار زمانی که ولتاژ شبکه نوسان | |
حفاظت از گسل | ارائه بیش از توابع حفاظت 30 گسل: از overcurrent، اضافه ولتاژ، ولتاژ، بیش از حد، شکست فاز و اضافه بار، و غیره، | |
ردیابی سرعت | موتور دوار راه اندازی مجدد هموار | |
رابط محیطی | پایانه ورودی آنالوگ وضوح | ≤10mV |
گزینه ترمینال رزولوشن ورودی | ≤ از 2ms | |
ورودی آنالوگ | 2 کانال (AI1، AI2) 0 ~ 10V / 0 ~ 20mA و و 1 کانال (AI3) -10 ~ 10V | |
خروجی آنالوگ | 2 کانال (AO1، AO2) 0 ~ 20mA و | |
ورودی دیجیتال | 8 کانال ورودی مشترک، حداکثر. فرکانس: 1KHZ، 1 کانال ورودی با سرعت بالا، حداکثر. فرکانس: 50kHz | |
خروجی دیجیتال | 1 کانال خروجی پالس سرعت بالا، حداکثر. فرکانس: 50kHz؛ 1 کانال ترمینال Y خروجی کلکتور باز | |
خروجی رله | 2 کانال خروجی رله قابل برنامه ریزی RO1A NO، RO1B NC، RO1C ترمینال مشترک RO2A NO، RO2B NC، RO2C ترمینال مشترک قابلیت پیمانکاران: 3A / AC250V، 1A / DC30V | |
دیگران | روش mountable و | دیوار، فلنج و کف mountable و |
دمای محیط در حال اجرا | -10 ~ 50 ° C، derate above40 ° C | |
محافظ | IP20 | |
خنک سازی | خنک کننده | |
واحد ترمز | ساخته شده در ترمز برای زیر 30G / 37P (از جمله 30G / 37P)، واحد ترمز خارجی برای دیگران | |
مقاومت ترمز | اختیاری | |
فیلتر EMC | ساخته شده در فیلتر C3: پاسخگویی به نیاز درجه IEC61800-3 C3 فیلتر خارجی: پاسخگویی به نیاز درجه IEC61800-3 C2 |
امکانات
1، محصول با استفاده از طراحی ساختار پرچین. ساخته شده در فیلتر C3 (استاندارد). عملکرد EMC است و حتی بیشتر برجسته، افزایش قابلیت اطمینان آن برای پاسخگویی به نیاز از سازگاری محیط الکترومغناطیسی.
2، محصول می توانید autoturning موتور دقیق تر رسیدن به و ارائه عملکرد درایو موتور بسیار عالی است.
3، طراحی محصول به شدت زیر استانداردهای ملی کمیسیون مستقل انتخابات و آزمون گواهینامه CE بین المللی SÜD اقتدار TÜV منتقل می شود.
4،1.5 - اینورتر 30KW ساخته شده در واحد ترمز. سری کامل صفحه کلید استاندارد پشتیبانی از پارامترهای کپی تابع.
هیئت مدیره ترمینال Plugable مناسب برای جایگزینی و نگهداری برای کاربران است.
5، ساختار کتاب با طراحی های هوا مجرای مستقل است. پشتیبانی از دیوار نصب، فلنج، نصب روی زمین، با ارائه به مشتری نصب و راه اندازی قابل اطمینان تر و اقتصادی است.
6، محصولات از باس DC مشترک و پشتیبانی منبع تغذیه DC ورودی. می توانید ترمز DC، ترمز پویا، و روش ترمز شار فراهم می کند. و شامل بسیاری از توابع مانند یک منبع آب ساده و قطع برق لحظه غیر توقف.
برنامه های کاربردی
