جزئیات محصول:
پرداخت:
|
| Current adjustment range: | HLG-80H/100H: 60%~100% ; HLG-120H: 50%~100% | DC adjustment range: | ±10% rated output voltag e (A-Type only) |
|---|---|---|---|
| Size(LxWxH) (mm): | 220x 68x 38.8 | Over voltage protection: | 110%~140% rated output v oltage |
| WORKING TEMP.: | -40 ~ +70℃(Refer to "Derating Curve") | WORKING HUMIDITY: | 20 ~ 95% RH non-condensing |
| WITHSTAND VOLTAGE: | I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC | Over current protection: | 95%~108% constant current lim iting, auto-recovery |
| برجسته: | قدرت بالا به رهبری منبع تغذیه,به رهبری نور منبع تغذیه |
||

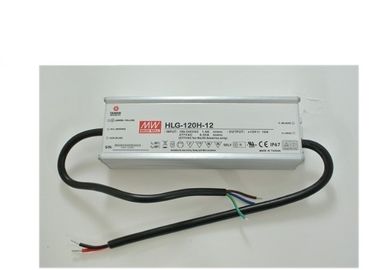

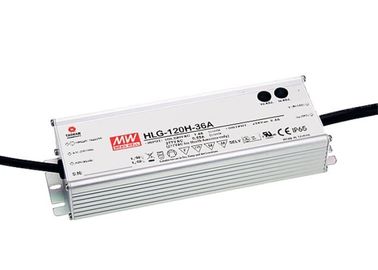

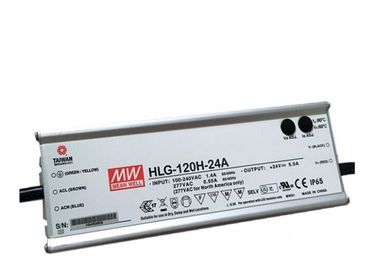

IP67 قدرت بالا و درایور LED نورپردازی چراغ برق HLG-120H-36A
HLG سری ویژگی ها (80 ~ 120W راندمان بالا با PFC):
1. جهانی AC ورودی (تا 305VAC) / وسیعی کامل
2. حمایت: اتصال کوتاه / جریان / ولتاژ / بیش از درجه حرارت
3. ساخته شده در تابع PFC فعال
4. راندمان بالا تا 93.5٪
5. طراحی IP67 / IP65 برای نصب در فضای باز محیط داخلی و یا
6. خروجی فعلی قابل تنظیم از طریق کابل خروجی و یا پتانسیومتر داخلی
7. خنک کننده رایگان همرفت هوا
8. مناسب برای مکان خشک، مرطوب، مرطوب و
9. مناسب برای روشنایی LED و برنامه های کاربردی برای روشنایی خیابانی
10. دیدار 4KV سطح ایمنی افزایش (IEC61000-4-5)
11. کلاس 2 واحد قدرت / عبور LPS (به جز برای HLG-120H)
12. مدل های متعدد برای انتخاب:
A-نوع: IP65 امتیاز. ولتاژ خروجی و سطح فعلی ثابت می تواند از طریق پتانسیومتر داخلی تنظیم
نوع B: IP67 امتیاز و ساخته شده است در 3 در 1 تابع کاهنده (1 ~ 10VDC، سیگنال PWM، یا مقاومت)
خالی-نوع: IP67 امتیاز. کابل I / O اتصال
BL-نوع (گزینه): برای HLG-80H نوع B، تنها، "UL8750 ذکر شده" ایمنی و IP66 تایید، تماس معنی خوب برای جزئیات
D-نوع (گزینه): IP67 امتیاز. تایمر عملکرد کاهنده، تماس معنی خوب برای جزئیات بیشتر (در انتظار ایمنی برای
100W / 120W)
13. مدل های CQC اختیاری در دسترس (HLG-80H / 100H / 120H-A / نوع خالی)
14. 5 سال گارانتی
HLG-120H ویژگی های سری:
1. جهانی AC ورودی / وسیعی کامل (تا 305VAC)
2. ساخته شده در تابع PFC فعال
3. راندمان بالا تا 93.5٪
4. حمایت: اتصال کوتاه / جریان / ولتاژ / بیش از درجه حرارت
5. خنک کننده رایگان همرفت هوا
6. نقطه OCP قابل تنظیم از طریق کابل خروجی و یا پتانسیومتر داخلی
7. طراحی IP67 / IP65 برای نصب در فضای باز محیط داخلی و یا
8. سه در یک تابع کاهنده (1 ~ 10VDC و یا سیگنال PWM و یا مقاومت)
9. مناسب برای روشنایی LED و حرکت برنامه های کاربردی علامت
10. پذیرش به مقررات ایمنی در سراسر جهان برای روشنایی
11. مناسب برای خشک مرطوب / مکان / مرطوب
12. 5 سال گارانتی
تامین HLG سری قدرت:
HLG-40H سری، HLG-60H سری، HLG-80H سری، سری HLG-100H، سری HLG-120H، سری HLG-150H، سری HLG-185H، سری HLG-240H، سری HLG-320H، HLG-600H سری
جزئیات سریع از HLG-120H LED منبع تغذیه:
| HLG-120H سری | ||||
| شماره مدل | تولید | به من. | R & N | روشنای. |
| HLG-120H-12 (A) | 12V، 0 ~ 10A | ± 2.5٪ | 150mV | 92.0٪ |
| HLG-120H-15 (A) | 15V، 0 ~ 8.0A | ± 2.0٪ | 150mV | 92.0٪ |
| HLG-120H-20 (A) | 20V، 0 ~ 6.0A | ± 1.0٪ | 150mV | 93.0٪ |
| HLG-120H-24 (A) | 24V، 0 ~ 5.0A | ± 1.0٪ | 150mV | 93.0٪ |
| HLG-120H-30 (A) | 30V، 0 ~ 4.0A | ± 1.0٪ | 200mV | 93.0٪ |
| HLG-120H-36 (A) | 36V، 0 ~ 3.4A | ± 1.0٪ | 200mV | 93.0٪ |
| HLG-120H-42 (A) | 42V، 0 ~ 2.9A | ± 1.0٪ | 200mV | 93.0٪ |
| HLG-120H-48 (A) | 48V، 0 ~ 2.5A | ± 1.0٪ | 200mV | 93.5٪ |
| HLG-120H-54 (A) | 54V، 0 ~ 2.3A | ± 1.0٪ | 200mV | 93.5٪ |
() = A، B، BL، D و یا خالی
مشخصات HLG-120H:
| شماره مدل | HLG-120H | |
| محدوده ولتاژ ورودی AC | 90 ~ 305VAC؛ 127 ~ 431VDC | |
| هجومی AC فعلی (حداکثر) | شروع به سرد، 60A در 230VAC | |
| محدوده تنظیم DC | ± 10٪ خروجی ولتاژ (نوع A تنها) | |
| تنظیم محدوده کنونی | HLG-80H / 100H: 60٪ ~ 100٪؛ HLG-120H: 50٪ ~ 100٪ | |
| بیش از حفاظت جریان | 95٪ ~ 108٪ ثابت محدود کننده جریان، خودکار بازیابی | |
| محافظت در مقابل ولتاژ بیش از حد مجاز | 110٪ ~ 140٪ خروجی ولتاژ | |
| دمای بیش از حد. حفاظت | تعطیل O / P ولتاژ، دوباره قدرت در به بازیابی | |
| راه اندازی، افزایش، نگه دارید تا زمان | 500ms، از 50ms، 16ms خیلی در بار کامل و 230VAC | |
| ولتاژ قابل تحمل | I / PO / P: 3.75kVAC، I / P-FG: 2kVAC، O / P-FG: 1.5kVAC | |
| دمای کار | -40 ~ + 70Celsius (اشاره به منحنی خروجی بار لازم) | |
| استانداردهای ایمنی | UL8750، TUV EN61347-1، EN61347-2-13، PSE J61347-1، J61347-2-13 تایید شده است. UL8750 فقط HLG-80H- □ BL ذکر شده؛ ENEC EN61347-1، EN61347-2-13 فقط HLG-120H | |
| استانداردهای EMC | EN55015، EN55022 کلاس B (به جز برای HLG-80H)، EN61000-3-2 کلاس ج، EN61000-3-3، EN61000-4-2،3،4،5،6،8،11، EN61547 | |
| ارتباط | ورودی | UL امتیاز، SJTW 18AWGx3C (30CM) |
| تولید | A / D / خالی-نوع: SJTW 14AWGx2C (30CM)؛ B-نوع: SJTW 14AWGx2C (30CM) + SJTW 18AWGx2C (30CM) | |
| ابعاد (ارتفاع) (میلی متر) | 220X 68x 38.8 | |
یادداشت:
1. تمام پارامترهای نیست به ویژه یاد شده نیز در 230VAC ورودی، بار امتیاز اندازه گیری و 25 ℃ دمای محیط.
2. موج دار شدن و سر و صدا در 20MHz پهنای باند با استفاده از یک "جفت پیچ خورده سیم 12 خاتمه با 0.1uf و خازن موازی 47uf اندازه گیری شد.
3. تحمل: شامل تنظیم تحمل، تنظیم خط و تنظیم بار.
4. لطفا به "روش های رانندگی از ماژول LED" مراجعه کنید.
5. بار لازم ممکن است تحت ولتاژ ورودی کم مورد نیاز است. لطفا ویژگی های استاتیک برای جزئیات بیشتر.
6. یک نوع است.
7. ایمنی و طراحی EMC به EN60598-1، CNS15233، GB7000.1، FCC part18 مراجعه کنید.
8. طول زمان راه اندازی شده است در شروع به اول سرد اندازه گیری شد. روشن / خاموش منبع تغذیه ممکن است به افزایش از زمان راه اندازی شود.
9. منبع تغذیه به عنوان یک جزء است که در ترکیب با تجهیزات نهایی عمل در نظر گرفته. از آنجا که عملکرد EMC خواهد شد از نصب کامل تحت تاثیر قرار، تولید کنندگان تجهیزات نهایی باید دوباره واجد شرایط راهنمای EMC در نصب و راه اندازی کامل است.
10. به بیانیه گارانتی مراجعه کنید.
11. در تطابق با الزامات از آخرین قوانین و مقررات ERP برای وسایل روشنایی، این منبع تغذیه LED تنها می تواند پشت یک سوئیچ بدون به طور دائم به برق متصل استفاده می شود.
HLG-120H سری دیتاشیت:
