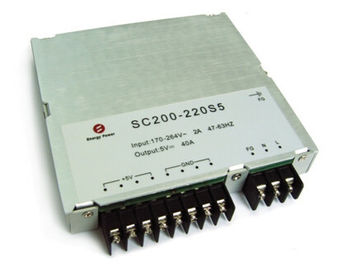

AC-DC لوازم برق خروجی 200W 5V SC200-220S5
ویژگی های کلیدی
محدوده ورودی AC: 170 ~ 264Vac
خروجی تک: 5V / 40A
راندمان بالا: 89٪
تنظیم خط: 1 ± ≤٪
تنظیم بار: 1 ± ≤٪
موج دار شدن کم و سر و صدا: ≤200mV
حفاظت اتصال کوتاه
خروجی بیش از حفاظت جریان
حفاظت کوتاه خروجی
بیش از حفاظت دما
سرد طبیعی
سازگار با RoHS
UL94V-0 امتیاز شعله عقب افتاده
بررسی اجمالی محصولات
این استفاده از مبدل AC-DC فن آوری پردازش قدرت، کنترل و بسته بندی به ارائه عملکرد، انعطاف پذیری، قابلیت اطمینان و هزینه اثربخشی یک جزء قدرت بالغ پیشرفته. سوئیچینگ فرکانس بالا چگالی توان بالا با سر و صدای کم و راندمان بالا فراهم می کند.
ویژگی های ورودی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت | |
ولتاژ ورودی | 220 | VAC | ||||
محدوده ولتاژ ورودی AC | 170 | 264 | VAC | |||
امتیاز فرکانس ورودی AC | 50/60 | هرتز | ||||
AC محدوده فرکانس ورودی | 47 | 63 | هرتز | |||
حداکثر. جریان ورودی | 2 |
| حداقل. ولتاژ ورودی، بار کامل | |||
بهره وری | ورودی AC | 86 | 89 | ٪ | ولتاژ ورودی، بار امتیاز شکل 1 | |
ویژگی های خروجی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت | ||
محدوده ولتاژ خروجی | 5V | 4.95 | 5 | 5.05 | ولت | ||
محدوده فعلی خروجی | 5V | 0 | 40 |
| |||
تنظیم خط | ± 1 | ٪ | |||||
تنظیم بار | ± 1 | ٪ | |||||
تنظیم درجه حرارت | ± 0.03 | ٪ / ° C | بیش از مقدار درجه حرارت | ||||
خاموش نگه دارید تا زمان | 10 | خانم | 220VAC، بار کامل، از Vin خاموش به VOUT رها کردن به 90٪، شکل 4 | ||||
موج دار شدن و سر و صدا | 5V | 200 | ولت | دارای ورودی، بار کامل، 20 مگاهرتز پهنای باند شکل 5 | |||
پاسخ دینامیکی | انحراف | 200 | ولت | 50٪ تا 75٪ تا 50٪ Iout حداکثر، 0.1A / U | |||
200 | ولت | 50٪ تا 75٪ تا 50٪ Iout حداکثر، 2.5A / ما | |||||
حد خارج ولتاژ خروجی | ± 5 | ٪ | |||||
خازن خروجی | 20،000 | μF | |||||
ویژگی حفاظت
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت | |
خروجی بیش از حفاظت بار | 48 | 50 |
| سکسکه | ||
کوتاه - حفاظت از مدار | 10 | مگا اهم | سکسکه | |||
بیش از حد دما حفاظت | تعطیل | 105 | ℃ | بازیابی خودکار | ||
یادداشت:
1. + 5V را وارد کنید سکسکه بازیابی خودکار
مشخصات کلی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
MTBF | 100 | KHrs | TR-NWT-000332،80 بار٪، 300LFM، 25 ℃ | ||
وزن | 500 | G |
ویژگی های زیست محیطی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
دمای عملیاتی | -20 | 55 | ℃ | ||
دمای ذخیره سازی | -40 | 85 | ℃ | ||
ذخیره سازی رطوبت | 10 | 90 | ٪ |
ویژگی های ایمنی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت | |
عایق ولتاژ | ورودی به خروجی | 1500 | ولت | 5MA / 1min، بدون قوس و شکست | ||
ورودی به زمین | 1000 | VAC | ||||
خروجی به زمین | 500 | ولت | 5MA / 1min، بدون قوس و شکست | |||
مقاومت جداسازی | ورودی به خروجی | 10 | مگا اهم | 500VDC / 1min، فشار معمولی جو، 90٪ رطوبت | ||
مشخصات
مورد | استاندارد | شرایط | یادداشت |
هارمونیک | EN61000-3-2 | مورد نیاز لامپ نوع C | معیار B |
نوسانات ولتاژ و سوسو زدن | EN61000-3-3 | کلاس A تجهیزات مورد نیاز | معیار B |
موج | EN61000-4-5 | حالت دیفرانسیل ± 2KV، در حالت معمول ± 4KV | معیار B |
DIP | EN61000-4-11 EN55024 | افت ولتاژ را به 0٪ اوت، 10ms در | معیار B، آزمون در مرحله 0، 90، 180 و 270 |
افت ولتاژ تا 40٪ اوت، 20ms | |||
افت ولتاژ تا 70٪ اوت، از 50ms |
یادداشت:
معیار A: عملکرد عادی در طول و بعد از آزمون.
معیار B: حفاظت ولتاژ پایین و یا تنظیم مجدد مجاز نیست. موقت نوسان ولتاژ خروجی متوقف و پس از اختلالات قطع گردد، و از آن EUT عملکرد طبیعی خود را بازیابی به صورت خودکار. در طول تست سیستم، نوسانات ولتاژ خروجی و یا تنظیم مجدد مجاز نیست بیش از حد.
معیار C: از دست دادن موقت خروجی مجاز است، اما سخت افزار نمی تواند آسیب دیده. EUT بهبود عملکرد طبیعی خود را به طور خودکار و یا دخالت اپراتور.
معیار R: از دست دادن خروجی است که قابل بازیابی نیست مجاز است. جزء محافظ اولیه (فیوز) می تواند آسیب دیده. EUT بهبود عملکرد طبیعی خود را پس از جایگزین جزء آسیب دیده است.
صلاحیت ارجاع محیط زیست
پارامتر | یادداشت |
ارتعاش | محدوده فرکانس: 5-20Hz، + های 3dB / OTC؛ 20-80Hz، 0.04g2 / هرتز؛ 80-500Hz، -3dB / OT C؛ XYZ تبر، 30min / محور |
شوک های مکانیکی | نیمه سینوسی موج، 300M / s2،11ms، ± X، Y ±، ± Z، 6tims / جهت |
سرد (در عمل) | IEC60068-2-1 آگهی |
حرارت مرطوب | IEC60068-2-67 سای |
دوچرخه سواری دما | -20 ° C تا 85 ° C، سطح شیب دار 15 ° C / دقیقه، 500 چرخه |
قدرت / دوچرخه سواری حرارتی | وین = 170Vac دقیقه to264Vac حداکثر، بار کامل، 100 چرخه |
حاشیه طراحی | Tmin-10 درجه سانتی گراد به Tmax در + 10 ° C، 5 مرحله درجه سانتی گراد، وین = دقیقه به حداکثر، 0-105٪ بار |
ازمون حیات | 95٪ Vin و بار، واحد در نقطه بار لازم، 50000 ساعت امتیاز |
توانایی لحیم کاری | IEC60068-2-20 |
پیروی از استانداردها
استاندارد | یادداشت |
UL60950-1 | |
EN60950-1 | |
EN60601-1 | |
SCA 22.2NO.601.1 | |
UL2601 | |
CSA22.2NO.60950-1 |
اطلاعات فیزیکی
نمای کلی مکانیک
طول × عرض × heigth135 × 125 × 21 (میلی متر)، 5.315 × 4.921 × 0.826 (اینچ)،
طراحی اتصال
پین # | نام | یادداشت |
1 | N | ورودی AC |
2 | L | ورودی AC |
3 | FG | AC زمین ورودی |
4 | GND | زمین خروجی |
5 | GND | |
6 | GND | |
7 | GND | |
8 | + 5V | |
9 | + 5V | |
10 | + 5V | |
11 | + 5V |
موج معمولی و منحنی
شکل 1 بهره وری VS جریان خروجی. 400LFM، 25 ° C
شکل 2: موج دار شدن ولتاژ خروجی در ولتاژ ورودی اسمی و جریان بار امتیاز (20 ولت / DIV). بار خازن: خازن سرامیک و 1μF 10μF خازن تانتالیوم. پهنای باند: 20 مگاهرتز.
شکل 3: پاسخ ولتاژ خروجی به گام به تغییر در جریان بار (50٪ -75٪ -50٪ از Iout (حداکثر)؛ دی / DT = 0.1A / میکرو ثانیه). کلاه بار: 10μF، 100 میلی وات ESR خازن تانتالیوم و 1μF خازن سرامیک. کانال 1: VOUT (200mV / DIV)
شکل 4: خاموش کردن نگه دارید تا زمان
