IEC60601-1-2 50W AC-DC لوازم برق خروجی 12V 5V قدرت تبدیل SC50-220D125

چین IEC60601-1-2 50W AC-DC لوازم برق خروجی 12V 5V قدرت تبدیل SC50-220D125 تامین کننده

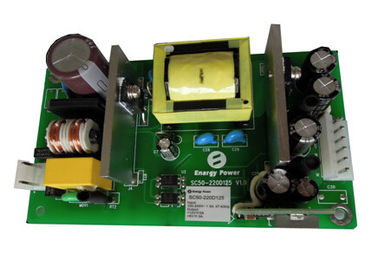

تصویر بزرگ :  IEC60601-1-2 50W AC-DC لوازم برق خروجی 12V 5V قدرت تبدیل SC50-220D125

جزئیات محصول:

Place of Origin: China
نام تجاری: Enargy
Model Number: SC50-220D125

پرداخت:

Minimum Order Quantity: 1pcs
قیمت: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 15000Pcs/week
Contact Now
توضیحات محصول جزئیات

AC-DC لوازم برق 50W خروجی 12V5V SC50-220D125

ویژگی های کلیدی

محدوده ورودی AC: 90 ~ 264Vac

خروجی Dual: 12V / 3.0A، 5V / 3.0A

راندمان بالا: 85٪

تنظیم خط: 2 ± ≤٪

تنظیم بار: 2 ± ≤٪

حفاظت اتصال کوتاه

خروجی بیش از حفاظت جریان

خروجی حفاظت ولتاژ

سرد طبیعی

سازگار با RoHS

UL94V-0 امتیاز شعله عقب افتاده

بررسی اجمالی محصولات

این استفاده از مبدل AC-DC فن آوری پردازش قدرت، کنترل و بسته بندی به ارائه عملکرد، انعطاف پذیری، قابلیت اطمینان و هزینه اثربخشی یک جزء قدرت بالغ پیشرفته. سوئیچینگ فرکانس بالا چگالی توان بالا با سر و صدای کم و راندمان بالا فراهم می کند.

ویژگی های الکتریکی

ویژگی های ورودی

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

ولتاژ ورودی

100

220

240

VAC

محدوده ولتاژ ورودی AC

90

264

VAC

امتیاز فرکانس ورودی AC

50/60

هرتز

AC محدوده فرکانس ورودی

47

63

هرتز

حداکثر. جریان ورودی

1.5

حداقل. ولتاژ ورودی، بار کامل

ورودی جریان هجومی

60

240VAC، 25 ℃، شروع اول

بهره وری

85

٪

220VAC، بار کامل

ویژگی های خروجی

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

محدوده ولتاژ خروجی

5V

4.90

5.00

5.10

ولت

12V

11.76

12.00

12.24

ولت

محدوده فعلی خروجی

5V

0

3.0

12V

0

3.0

تنظیم خط

± 2

٪

تنظیم بار

± 2

٪

موج دار شدن و سر و صدا

5V

100

ولت

دارای ورودی، بار کامل، پهنای باند 20 مگاهرتز

12V

150

ولت

دارای ورودی، بار کامل، پهنای باند 20 مگاهرتز

پاسخ دینامیکی

انحراف

± 5

٪

25٪ تا 50٪ تا 25٪ Iout حداکثر، 50٪ تا 75٪ تا 50٪ Iout حداکثر، 0.1A / ما

اقامت زمان

400

ایاالت متحده

به درون 1٪ VOUT اسم.

به نوبه خود در زمان ظهور

50

خانم

بار کامل، 10٪ ~ 90٪ VOUT

حد خارج ولتاژ خروجی

± 5

٪

خازن خروجی

2200

μF

ویژگی حفاظت

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

خروجی حفاظت ولتاژ

13

16

ولت

محکم نگاه داشتن خاموش

خروجی بیش از حفاظت بار

5.0

7.0

سکسکه

کوتاه - حفاظت از مدار

10

مگا اهم

سکسکه

مشخصات کلی

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

MTBF

250

KHrs

دارای ورودی، بار کامل، 25 ℃

وزن

180

G

ویژگی های زیست محیطی

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

دمای عملیاتی

0

70

دمای ذخیره سازی

-20

85

رطوبت نسبی

20

90

٪ RH

ذخیره سازی رطوبت

10

95

٪ RH

ارتفاع

3000

متر

ویژگی های ایمنی

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

عایق ولتاژ

ورودی به خروجی

4000

VAC

جریان 10mA گذرنده / 1min، بدون قوس و شکست

ورودی به زمین

1500

VAC

خروجی به زمین

500

VAC

جریان 10mA گذرنده / 1min، بدون قوس و شکست

مقاومت جداسازی

ورودی به خروجی

10

مگا اهم

500VDC / 1min، فشار معمولی جو، 90٪ رطوبت

ویژگی EMC

مورد

استاندارد

شرایط

یادداشت

CE

EN55011

IEC60601-1-2

کلاس B

تست سیستم پاس

RE

EN55011

IEC60601-1-2

کلاس B

تست سیستم پاس

هارمونیک

EN61000-3-2

کلاس A تجهیزات مورد نیاز

معیار B

نوسانات ولتاژ و سوسو زدن

EN61000-3-3

کلاس A تجهیزات مورد نیاز

معیار B

موج

EN61000-4-5

حالت دیفرانسیل ± 1KV، در حالت معمول ± 2KV

معیار B

DIP

EN61000-4-11

EN55024

افت ولتاژ را به 0٪ اوت، 10ms در

معیار B، آزمون در مرحله 0، 90، 180 و 270

افت ولتاژ تا 40٪ اوت، 20ms

افت ولتاژ تا 70٪ اوت، از 50ms

ESD

تخلیه هوا

EN61000-4-2

8KV ±

معیار B

تماس با ترشحات

EN61000-4-2

4KV ±

معیار B

یادداشت:

معیار A: عملکرد عادی در طول و بعد از آزمون.

معیار B: حفاظت ولتاژ پایین و یا تنظیم مجدد مجاز نیست. موقت نوسان ولتاژ خروجی متوقف و پس از اختلالات قطع گردد، و از آن EUT عملکرد طبیعی خود را بازیابی به صورت خودکار. در طول تست سیستم، نوسانات ولتاژ خروجی و یا تنظیم مجدد مجاز نیست بیش از حد.

معیار C: از دست دادن موقت خروجی مجاز است، اما سخت افزار نمی تواند آسیب دیده. EUT بهبود عملکرد طبیعی خود را به طور خودکار و یا دخالت اپراتور.

معیار R: از دست دادن خروجی است که قابل بازیابی نیست مجاز است. جزء محافظ اولیه (فیوز) می تواند آسیب دیده. EUT بهبود عملکرد طبیعی خود را پس از جایگزین جزء آسیب دیده است.

اطلاعات فیزیکی

نمای کلی مکانیک

طول × عرض × heigth: 127.0 × 76.0 × 37.0 (میلی متر)، 5 × 2.99 × 1.46 (در)،

طراحی اتصال

مورد

شماره

عملکرد

J1

1

ورودی L

2

NC

3

ورودی N

J3

1

12V VOUT +

2

5V VOUT +

3

5V VOUT +

4

Vout-

5

Vout-

6

NC

یادداشت:

منحنی بار لازم از ماژول که درجه حرارت محیط بیش از 50 ℃
