برجسته: | 12V AC منبع تغذیه / DC |
---|

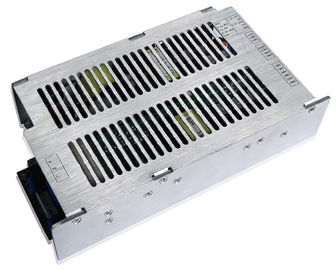

AC-DC لوازم برق 500W خروجی 30V / 12A، 5.8V / 9A، 24V / 2.5A، 12V / 2.5A SC500-220Q30
ویژگی های کلیدی
محدوده ورودی: 165 ~ 270Vac
خروجی چهارگانه: 30V / 12A، 5.8V / 9A، 24V / 2.5A، 12V / 2.5A
راندمان بالا: 87٪
تنظیم خط: 2 ± ≤٪
تنظیم بار: 2 ± ≤٪
حفاظت اتصال کوتاه
خروجی بیش از حفاظت جریان
خروجی حفاظت ولتاژ
ورودی حفاظت ولتاژ
ورودی تحت ولتاژ قفل کردن
بیش از حفاظت دما
سازگار با RoHS
سرد طبیعی
بررسی اجمالی محصولات
این استفاده از مبدل AC-DC فن آوری پردازش قدرت، کنترل و بسته بندی به ارائه عملکرد، انعطاف پذیری، قابلیت اطمینان و هزینه اثربخشی یک جزء قدرت بالغ پیشرفته. سوئیچینگ فرکانس بالا چگالی توان بالا با سر و صدای کم و راندمان بالا فراهم می کند.
ویژگی های الکتریکی
ویژگی های ورودی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
ولتاژ ورودی | 220 | VAC | |||
محدوده ولتاژ ورودی AC | 165 | 270 | VAC | ||
AC محدوده فرکانس ورودی | 47 | 63 | هرتز | ||
حداکثر. جریان ورودی | 3.5 |
| حداقل. ولتاژ ورودی، بار کامل | ||
ورودی جریان هجومی | 40 |
| حداکثر. ولتاژ ورودی 25 ℃، شروع اول | ||
بهره وری | 85 | 87 | ٪ | ولتاژ ورودی، بار امتیاز |
ویژگی های خروجی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت | |
محدوده ولتاژ خروجی | 30V | 24 | 30 | 31 | ولت | |
5.8V | 5.6 | 5.8 | 6 | ولت | ||
24V | 23 | 24 | 25 | ولت | فعال کردن / خاموش | |
12V | 11 | 12 | 13 | ولت | فعال کردن / خاموش | |
محدوده فعلی خروجی | 30V | 0 | 9 | 12 |
| |
5.8V | 0 | 6 | 9 |
| ||
24V | 0 | 2 | 2.5 |
| ||
12V | 0 | 2 | 2.5 | |||
تنظیم خط | ± 2 | ٪ | ||||
تنظیم بار | ± 2 | ٪ | ||||
تنظیم درجه حرارت | ± 0.02 | ٪ / ° C | بیش از مقدار درجه حرارت | |||
موج دار شدن و سر و صدا | 30V | 400 | ولت | دارای ورودی، بار کامل، پهنای باند 20 مگاهرتز | ||
5.8V | 116 | ولت | ||||
24V | 280 | ولت | ||||
12V | 240 | ولت | ||||
به نوبه خود در زمان ظهور | 500 | خانم | بار کامل، 10٪ ~ 90٪ VOUT | |||
به نوبه خود در زمان تاخیر | 4 | بازدید کنندگان | 220VAC، بار کامل | |||
حد خارج ولتاژ خروجی | ± 5 | ٪ |
ویژگی حفاظت
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت | ||
ورودی تحت ولتاژ قفل کردن | به نوبه خود در آستانه ولتاژ | 155 | 165 | VAC | |||
خاموش آستانه ولتاژ | 135 | 145 | VAC | ||||
ورودی حفاظت ولتاژ | محافظت ولتاژ | 285 | 305 | VAC | |||
ولتاژ بازیابی | 275 | 295 | VAC | ||||
خروجی حفاظت ولتاژ | 30V | 32 | 35 | ولت | سکسکه | ||
5.8V | 7.5 | ولت | سکسکه | ||||
کوتاه - حفاظت از مدار | 10 | مگا اهم | سکسکه | ||||
بیش از حد دما حفاظت | بازیابی خودکار | ||||||
آشکارساز ولتاژ ورودی | 150-290Vac تبدیل به 0.5-3.1Vdc تغییر خطی | شرایط بار: 30V / 9.5A، 5.8V / 6A، 12V / 2A، 24V / 2A | |||||
آشکارساز جریان ورودی | 0-3A تبدیل به 0.5-3.1Vdc تغییر خطی | ||||||
مشخصات کلی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
MTBF | 100 | KHrs | دارای ورودی، بار کامل، 25 ℃ | ||
وزن | 1500 | G |
ویژگی های زیست محیطی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
دمای عملیاتی | -40 | 75 | ℃ | ||
دمای ذخیره سازی | -40 | 85 | ℃ | ||
رطوبت نسبی | 10 | 90 | ٪ | ||
ذخیره سازی رطوبت | 10 | 95 | ٪ | ||
ارتفاع | 4000 | متر | |||
فشار جو | 70 | 106 | کیلو پاسکال |
ویژگی های ایمنی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت | |
عایق ولتاژ | ورودی به خروجی | 1500 | VAC | 5MA / 1min، بدون قوس و شکست | ||
ورودی به زمین | 1500 | VAC | ||||
خروجی به زمین | 500 | ولت | 5MA / 1min، بدون قوس و شکست | |||
مقاومت جداسازی | ورودی به خروجی | 10 | مگا اهم | 500VDC / 1min، فشار معمولی جو، 90٪ رطوبت | ||
جریان تراوشی | ورودی به زمین | 3.5 | میلی آمپر | 264Vac، شرایط عادی |
ویژگی EMC
مورد | استاندارد | شرایط | یادداشت |
CE | EN301489-1-8.4 | کلاس B | تست سیستم پاس |
RE | EN301489-1-8.4 | کلاس B | تست سیستم پاس |
هارمونیک | EN301489-1-8.5 | ||
نوسانات ولتاژ و سوسو زدن | EN301489-1-8.6 | ||
موج | EN61000-4-5 | حالت دیفرانسیل ± 2KV، در حالت معمول ± 4KV | معیار B |
DIP | EN61000-4-11 EN55024 | افت ولتاژ را به 0٪ اوت، 10ms در | معیار B، آزمون در مرحله 0، 90، 180 و 270 |
افت ولتاژ تا 40٪ اوت، 20ms | |||
افت ولتاژ تا 70٪ اوت، از 50ms |
یادداشت:
معیار A: عملکرد عادی در طول و بعد از آزمون.
معیار B: حفاظت ولتاژ پایین و یا تنظیم مجدد مجاز نیست. موقت نوسان ولتاژ خروجی متوقف و پس از اختلالات قطع گردد، و از آن EUT عملکرد طبیعی خود را بازیابی به صورت خودکار. در طول تست سیستم، نوسانات ولتاژ خروجی و یا تنظیم مجدد مجاز نیست بیش از حد.
معیار C: از دست دادن موقت خروجی مجاز است، اما سخت افزار نمی تواند آسیب دیده. EUT بهبود عملکرد طبیعی خود را به طور خودکار و یا دخالت اپراتور.
معیار R: از دست دادن خروجی است که قابل بازیابی نیست مجاز است. جزء محافظ اولیه (فیوز) می تواند آسیب دیده. EUT بهبود عملکرد طبیعی خود را پس از جایگزین جزء آسیب دیده است.
صلاحیت ارجاع محیط زیست
پارامتر | یادداشت |
ارتعاش | محدوده فرکانس: 5-20Hz، + های 3dB / OTC؛ 20-80Hz، 0.04g2 / هرتز؛ 80-500Hz، -3dB / OT C؛ XYZ تبر، 30min / محور |
شوک های مکانیکی | نیمه سینوسی موج، 300M / s2،11ms، ± X، Y ±، ± Z، 6tims / جهت |
دوچرخه سواری دما | -40 ° C تا 55 ° C، سطح شیب دار 1 ° C / دقیقه، 6 چرخه |
قدرت / دوچرخه سواری حرارتی | وین = دقیقه به حداکثر، بار کامل، 100 چرخه |
نمای کلی مکانیک
طول × عرض × heigth: 210 × 115.5 × 52 (میلی متر)، 8.27 × 4.55 × 2.05 (در)،
designAations اتصال
CN9 مدل: H101-5 / 3.96
پین # | نام |
1 | L |
2 | NC |
3 | پلی اتیلن |
4 | NC |
5 | N |
J2 مدل: H101-5 / 3.96
پین # | نام |
1 | + 30V |
2 | + 30V |
3 | + 30V |
4 | GND |
5 | GND |
6 | GND |
CON1 مدل: H101-4 / 3.96
پین # | نام |
1 | + 5.8V |
2 | + 5.8V |
3 | GND |
4 | GND |
J3 مدل: H101-3 / 3.96
پین # | نام |
1 | + 12V |
2 | GND |
3 | + 24V |
J1
پین # | نام | یادداشت |
1 | GND | GND |
2 | P_30V_CON | تر و تمیز 30V |
3 | P_AC_CON | ولتاژ ورودی تشخیص |
4 | ID0 | اتصال به GND |
5 | Cur_Mon | جریان ورودی تشخیص |
6 | P_12V_CON | 12V فعال |
7 | P_24V_CON | 24V فعال |
8 | ID1 | اتصال به GND |
9 | GND | GND |
10 | GND | GND |
