Operating Temperature: | -10~60 degree | Rated Voltage: | 12V |
---|---|---|---|
Maximum Current: | 10A 20A | Charging Mode: | MPPT mode |
rated working voltage: | 12V/24V | Warranty: | 1 year |
برجسته: | خورشیدی تنظیم کننده پانل کنترل کننده شارژ,نقطه ماکزیمم توان کنترل کننده شارژ ردیابی |

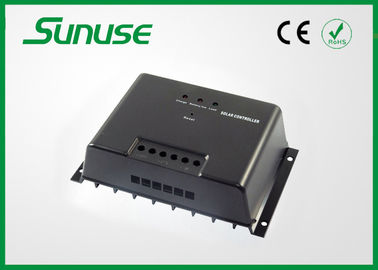

24 ولت 20A تنظیم MPPT کنترل شارژ خورشیدی برای استفاده نور خیابان خورشیدی
جزئیات سریع:
20A کنترل کننده شارژ خورشیدی MPPT
هوشمند، نقطه توان ماکزیمم عملکرد ردیابی
عملکرد چند محافظت
مشخصات:
مدل | MPPT2024Z | |
ورودی | حداکثر ولتاژ PV | ≤70V |
محدوده ولتاژ MPP | 12V ~ 70V (24V ~ 70V) | |
تولید | ولتاژ سیستم | 12V (24V) |
ولتاژ باتری حداکثر | 16V (32V) | |
حداکثر جریان شارژ | 20A | |
حداکثر جریان بار | 20A | |
مصرف خود | ≤15mA | |
شارژ حالت کنترل | 3 مرحله (فله، جذب، شناور) | |
شارژ شناور | 13.8V (27.6V) | |
شارژ جذب | 14.4V (28.8V)، به مدت 2 ساعت | |
قطع ارتباط بار (LVD) | 11.5V (23.0V) | |
اتصال مجدد بار (LVR) | 12.6V (25.2V) | |
جبران درجه حرارت | -4mV / همراه / ° C | |
نوع باتری | سرب اسید (ژل، AGM، آب گرفتگی) | |
دیگر | حداکثر بهره وری | 97٪ |
رابط انسان | LED ها، دکمه | |
سبک خنک کننده | خنک کننده غیر فعال | |
حداکثر اندازه سیم | 10mm و 2 | |
محدوده دمای محیط | -10 به 50 ° C | |
محدوده دمای ذخیره سازی | -30 به 80 ° C | |
رطوبت | 0 تا 90٪، بدون تراکم | |
ابعاد | 118.5 X 188 X 54.5 میلی متر | |
وزن | 0.8 کیلوگرم | |
جرندنج | پایه مثبت | |
درجه محافظت | IP32 | |
گارانتی | 1 سال |
کنترل کننده شارژ خورشیدی جزء ضروری از تقریبا تمام سیستم های انرژی خورشیدی که باتری استفاده را تشکیل میدهد. کنترل کننده شارژ استفاده می شود برای تنظیم جریان از پانل های خورشیدی به باتری. این کنترل کننده های خورشیدی جلوگیری از باتری را از خسارت ناشی از غلو کردن و قطع باتری در صورت تخلیه شدید با بستن بار. کنترل کننده شارژ خورشیدی آسان Photovoltech را به طور خاص طراحی شده برای بهبود عملکرد باتری و افزایش عمر.
ویژگی های کلیدی:
معرفی فن آوری MPPT:
MPPT یعنی ماکزیمم ردیابی نقطه توان. این باعث می شود صفحه های خورشیدی در نقطه حداکثر (EXT نقطه B) با استفاده از تکنولوژی تبدیل قدرت کار می کنند. eMPPT کنترل کننده شارژ جدید تحقیق و توسعه توسط شرکت ما است، و آن را با استفاده از MCU برای پیگیری نقطه ماکزیمم توان از پانل های خورشیدی هوشمندانه برای تولید قدرت بیشتری از پانل های خورشیدی.
در مورد شارژ MPPT: شارژ فله، شارژ جذب، شناور شارژ
توابع:
(1) فن آوری حداکثر قدرت ردیابی نقطه
کنترل با استفاده از باک مدار تبدیل و فن آوری MCU برای پیگیری نقطه ماکزیمم توان به پیاده سازی حداکثر قدرت خروجی از پانل های خورشیدی در شدت روشنایی های مختلف و درجه حرارت. الگوریتم MPPT بهره وری از سیستم PV را افزایش می دهد و مقدار از پانل های خورشیدی کاهش می یابد.
(2) چند مرحله کنترل شارژ
شروع ولتاژ شارژ باتری متفاوت است، کنترل استراتژی شارژ مختلف برای نهایی فرآیند شارژ استفاده کنید. هنگامی که شروع به شارژ ولتاژ باتری کمتر از 12.4V (برای باتری 12V)، باتری را از طریق سه مرحله به عنوان فله، جذب و به شناور شارژ. هنگامی که شروع به شارژ ولتاژ باتری بالاتر از 12.4V است (برای باتری 12V)، باتری را از طریق دو مرحله به عنوان فله و به شناور شارژ.
فله شارژ، جذب شارژ، شارژ شناور.
(3) ولتاژ شارژ دما جبران
(4) کنترل تخلیه
(5) حفاظت در مقابل معکوس باتری متصل
(6) حفاظت در مقابل معکوس ماژول های صفحات خورشیدی متصل
(7) معکوس حفاظت جریان
(8) بیش از حفاظت دما
(9) PV حفاظت ولتاژ
(10) در حال حاضر محدود برای بیش از حد شارژ کنونی
(11) بار خروجی حفاظت اضافه بار
حفاظت در مقابل پارامترهای مختلف:
راه حل مشکل:
پدیده: چراغ سبز خاموش، نشانگر باتری LED قرمز است.
دلیل: کم ولتاژ باتری
راه حل:
A: قطع قدرت، قطع بار؛ دوباره به هم متصل بار پس از شارژ عادی تبدیل شده است.
B: مشکل شارژ باتری: افزایش قدرت پانل های خورشیدی یا تغییر باتری.
پدیده: باتری نشانگر LED نارنجی است و نشانگر بار LED سبز، بارهای توانند کار کنند.
دلیل: بیش از بار یا اتصال کوتاه باعث می شود که کنترل فیوز داخلی قطع
راه حل: 10-20 دقیقه بعد از حذف نقص، فیوز به طور خودکار به کار خواهد شد.
