جزئیات محصول:
پرداخت:
|
Operating Temperature: | -10~60 degree | Rated Voltage: | 12V |
---|---|---|---|
Maximum Current: | 10A | Charging Mode: | MPPT mode |
rated working voltage: | 12V/24V | Warranty: | 1 year |
برجسته: | خورشیدی تنظیم کننده پانل کنترل کننده شارژ,نقطه ماکزیمم توان کنترل کننده شارژ ردیابی |

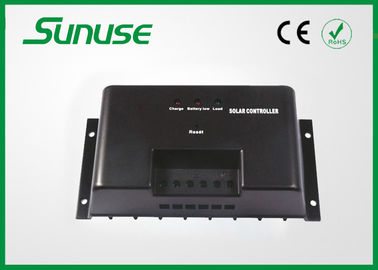

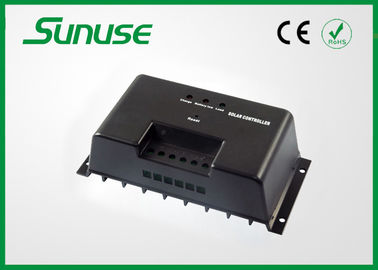

راندمان بالا 10A MPPT شارژ پنل خورشیدی کنترل کننده 12V / 24V سوئیچ خودکار
جزئیات سریع:
کنترل 10A MPPT با شاخص های رهبری
هوشمند، نقطه توان ماکزیمم عملکرد ردیابی
عملکرد چند محافظت
حفاظت 1. غلو کردن
2. اتصال کوتاه حفاظت
3. حفاظت اضافه بار
4. حفاظت معکوس باتری
مشخصات:
مدل | MPPT-10 | MPPT-30 |
ولتاژ محاسبه شده | DC: 2V / 24V / 48V | |
حداکثر فعلی | 10A | 15A، 20A، 30A |
بدون از دست دادن بار | ≤45mA / 12V / 24V ≤30mA / 48V | |
افت ولتاژ | ≤300mV | |
حداکثر ولتاژ از پانل های خورشیدی | 23V / 12V، × 2 / 24V، × 4 / 48V | |
برش شارژ کامل | 14V / 12V، × 2 / 24V، × 4 / 48V (25 ° C) | |
برش ولتاژ پایین | 10.5V / 12V، × 2 / 24V، × 4 / 48V | |
ولتاژ متصل | 12.6V / 12V، × 2 / 24V، × 4 / 48V | |
جبران درجه حرارت | -3mV / سلول. ° C | |
بهره وری | 95٪ -97٪ | |
منطقه سیم | 1 ~ 2A / میلی متر² | |
برق و برق با استفاده از بهره وری | می تواند افزایش 10 ~ 30٪ | |
وزن خالص | 0.55Kg | 0.65Kg |
بعد | 188 × 93 × 55mm | 188 × 118 × 55mm |
ویژگی های کلیدی:
معرفی فن آوری MPPT:
MPPT یعنی ماکزیمم ردیابی نقطه توان. این باعث می شود صفحه های خورشیدی در نقطه حداکثر (EXT نقطه B) با استفاده از تکنولوژی تبدیل قدرت کار می کنند. eMPPT کنترل کننده شارژ جدید تحقیق و توسعه توسط شرکت ما است، و آن را با استفاده از MCU برای پیگیری نقطه ماکزیمم توان از پانل های خورشیدی هوشمندانه برای تولید قدرت بیشتری از پانل های خورشیدی.
MPPT کنترل شارژر خورشیدی یک سیستم با MPPT پیشرفته (حداکثر ردیابی نقطه توان) فناوری است. اصطلاح "کنترل کننده شارژ" را به یک دستگاه مستقل یا یک مدار کنترل یکپارچه در داخل یک بسته باتری، دستگاه خورشیدی باطری یا شارژر اشاره می شود.
این کنترل کننده شارژ فتوولتائیک جزء کلیدی در خارج از شبکه و یا مستقل سیستم های برق خورشیدی است. این می تواند نقطه ماکزیمم توان پیگیری و انتقال انرژی به انواع مختلفی از باتری. ساخت در ریزپردازنده MPPT را قادر می سازد کنترل شارژ خورشیدی برای افزایش بهره وری انتقال انرژی را تا 30 درصد نسبت به کنترل کننده شارژ سنتی است. نصب و راه اندازی آسان با قابلیت اتصال موازی می سازد MPPT کنترل شارژر خورشیدی راه حل مناسبی برای خانه خود را به عنوان هر برنامه بزرگ منظومه شمسی است.
تکنولوژی MPPT کنترل شارژر خورشیدی است عمل در یک روش منحصر به فرد. این محاسبه ولتاژ حداکثر قدرت (V) که در آن ماژول PV به ارائه حداکثر قدرت، و پس از آن MPPT عمل ماژول در یک سطح، که عصاره حداکثر قدرت در دسترس است. شارژر خورشیدی کنترل به طور مداوم با توجه به شرایط عملیاتی، تغییر دوباره محاسبه ولتاژ حداکثر قدرت.
بر حسب نوری MPPT تبدیل ولتاژ اضافی را به طور متوسط. تبدیل ولتاژ اضافی را به آمپر، ولتاژ شارژ می تواند در حد مطلوب نگه داشته در حالی که زمان مورد نیاز برای شارژ باتری کاهش می یابد.
MPPT کنترل شارژر خورشیدی نیز میزان که در آن جریان الکتریکی به اضافه و یا کشیده شده از باتری تنظیم می کند. این مانع از گران فروشی و ولتاژ متغیر که کنترل اگر نه می تواند عملکرد باتری و یا طول عمر را کاهش می دهد و ممکن است یک خطر ایمنی در برخواهد داشت. همچنین مانع از زهکشی کامل ( "تخلیه عمیق") از یک باتری و تسهیل کنترل تخلیه در نتیجه حفظ طول عمر باتری است. مجهز به میکرو و تکنولوژی پردازش سیگنال دیجیتال (DSP) MPPT کنترل شارژر خورشیدی به طور کامل در برابر گذرا بیش از ولتاژ حفاظت شده و جریان معکوس، و می تواند هر نوع باتری را شارژ.
توابع:
(1) فن آوری حداکثر قدرت ردیابی نقطه
کنترل با استفاده از باک مدار تبدیل و فن آوری MCU برای پیگیری نقطه ماکزیمم توان به پیاده سازی حداکثر قدرت خروجی از پانل های خورشیدی در شدت روشنایی های مختلف و درجه حرارت. الگوریتم MPPT بهره وری از سیستم PV را افزایش می دهد و مقدار از پانل های خورشیدی کاهش می یابد.
(2) چند مرحله کنترل شارژ
شروع ولتاژ شارژ باتری متفاوت است، کنترل استراتژی شارژ مختلف برای نهایی فرآیند شارژ استفاده کنید. هنگامی که شروع به شارژ ولتاژ باتری کمتر از 12.4V (برای باتری 12V)، باتری را از طریق سه مرحله به عنوان فله، جذب و به شناور شارژ. هنگامی که شروع به شارژ ولتاژ باتری بالاتر از 12.4V است (برای باتری 12V)، باتری را از طریق دو مرحله به عنوان فله و به شناور شارژ.
(3) ولتاژ شارژ دما جبران
(4) کنترل تخلیه
(5) حفاظت در مقابل معکوس باتری متصل
(6) حفاظت در مقابل معکوس ماژول های صفحات خورشیدی متصل
(7) معکوس حفاظت جریان
(8) بیش از حفاظت دما
(9) PV حفاظت ولتاژ
(10) در حال حاضر محدود برای بیش از حد شارژ کنونی
(11) بار خروجی حفاظت اضافه بار
برنامه های کاربردی:
